Los diagramas son importantes debido a que se usan por el personal operativo del departamento de Mantenimiento para realizar sus actividades, como planear y realizar maniobras. Los diagramas, se usan para mejorar el desempeño del departamento de Mantenimiento en su funcionamiento interno y en la calidad de los servicios que provee a otros departamentos.
OBJETIVO
Elaborar y actualizar diagramas unifilares y esquemáticos de protección de una Instalación Eléctrica.
LEGISLACIÓN Y NORMATIVA APLICABLE
NOM 001-SEDE 2005
NOM-029-1999
ELABORACIÓN
Para elaborar o actualizar un diagrama se deberá establecer como base los proyectos definitivos del departamento de Mantenimiento y los diagramas ya existentes.

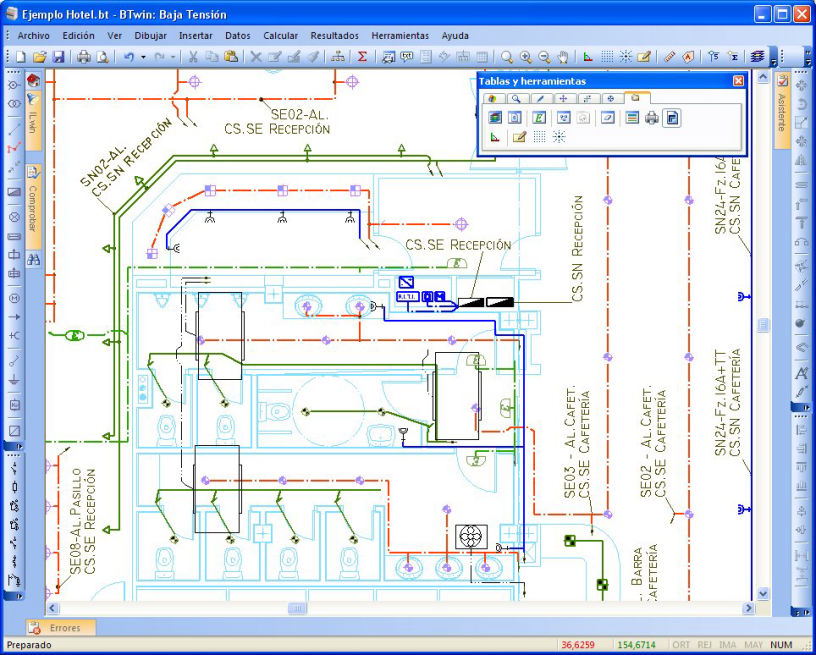

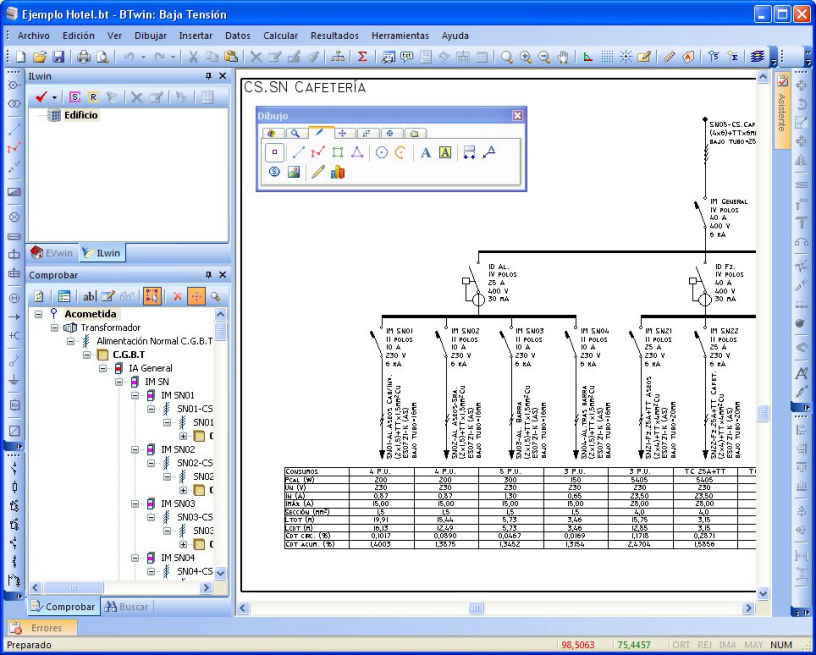

Los diagramas se elaboran en el software AUTOCAD, la impresión de preferencia será realizada en hoja tamaño carta por un solo lado, en caso necesario podrá cambiarse el tamaño adecuándose a las necesidades del solicitante.
Durante el levantamiento en campo se verifican los equipos instalados, incluyendo:
Arreglos Eléctricos.
Tableros de control, protección y medición.
Ubicación física de los equipos de potencia.
Nomenclatura.
DESCRIPCIÓN DE ACTIVIDADES EN ELABORACION Y/O ACTUALIZACION DE DIAGRAMAS
Ingeniero de Mantenimiento / Ingeniero Contratista
Detecta la necesidad de elaborar o actualizar los diagramas unifilares y esquemáticos de protección de la Planta.
Recopila la información necesaria para elaborar o actualizar un diagrama. En especificó para el caso de una actualización, se deberá contar con el diagrama vigente. Con la información recopilada se elabora un diagrama en borrador.
Realiza levantamiento en campo para cotejar que el borrador corresponda físicamente al equipo instalado.
Si el borrador corresponde, lo envía al Dibujante, de lo contrario se realizan las adecuaciones necesarias al borrador.
El dibujante Elabora el diagrama de acuerdo al borrador y a lo indicado en este mismo. posteriormente entrega un diagrama preliminar al Ingeniero de Contratista que lo solicito.
El Ingeniero Contratista y El Ingeniero de Mantenimiento se encargan de la revisión del diagrama unifilar, verificando que este coincida con la distribución eléctrica de la planta. De lo contrario se realizan los cambios necesarios y se envía nuevamente al dibujante.
Una vez que el diagrama coincide fielmente con la carga instalada El Ingeniero de Mantenimiento se encarga de Aprobarlo de Manera Oficial.
Se hace entrega al Ingeniero de Mantenimiento de los diagramas unifilares de manera impresa y electrónica.
El Ingeniero contratista conservará los diagramas originales en archivo electrónico
